TP-Link N600 com OpenWrt como gateway do meu Lab

Salve Salve Pessoal!

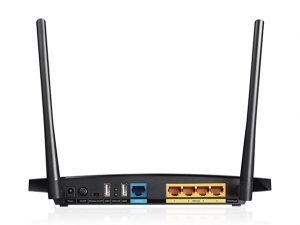

Recentemente adquiri um TP-Link TL-WDR3600 (N600) para ser o Gateway, DHCP Server, DNS Server, etc, do meu lab.

01 02

Um dos destaques que podemos citar nesse roteador é o fato de todas as suas interfaces serem Gigabit, por sua wireless trabalhar tanto em 2.4 quanto em 5.gGhz e por possuir duas entradas USB.

Maiores detalhes do mesmo no link abaixo:

http://www.tp-link.com/en/products/details/TL-WDR3600.html#specifications

Por padrão ele vem com o firmware da própria TP-Link, dessa forma se torna muito limitado para o meu uso no lab, para podermos usar melhor o mesmo podemos substituir o firmware original pelo OpenWrt, que é um GNU/Linux para dispositivos embarcados, maiores detalhes sobre o OpenWrt e os recursos disponíveis para esse roteador no link abaixo:

https://wiki.openwrt.org/toh/tp-link/tl-wdr3600

Com isso ganhamos em desempenho e flexibilidade, podendo instalar diversos pacotes nativos do GNU/Linux.

Também podemos adicionar dispositivos USB no roteador, no meu caso adicionei um pendrive de 16GB para poder aumentar a capacidade de memória interna do roteador que é muito limitada como mostra as imagens abaixo:

captura-de-tela-2016-09-09-as-21-51-07

captura-de-tela-2016-09-09-as-21-52-58

Fiz um pequeno passo-a-passo de como instalar e configurar o pendrive.

1 – Acesse o roteador via terminal:

2- Atualize a lista de pacotes disponíveis:

# opkg update

3 – Instale os seguintes pacotes:

# opkg install kmod-usb-core kmod-usb-storage kmod-usb-storage-extras kmod-scsi-core block-mount kmod-fs-ext4 fdisk e2fsprogs

4 – Levante os seguintes modulos:

# modprobe sd_mod
# modprobe usb-storage
# modprobe ext4

5 – Formate o pendrive usando o fdisk, você pode personalizar o layout da forma que quiser, porém eu criei uma única partição:

captura-de-tela-2016-09-09-as-21-58-37

captura-de-tela-2016-09-09-as-21-58-58

6 – Execute o comando abaixo para preparar o pendrive para root overlay:

# mount /dev/sda1 /mnt ; tar -C /overlay -cvf - . | tar -C /mnt -xf - ; umount /mnt

7 – Crie o fstab com os comandos abaixo:

# block detect > /etc/config/fstab
# sed -i s/option$'\t'enabled$'\t'\'0\'/option$'\t'enabled$'\t'\'1\'/ /etc/config/fstab
# sed -i s#/mnt/sda1#/overlay# /etc/config/fstab

8 – Verifique se o dispositivo está montando corretamente:

# mount /dev/sda1 /overlay

9 – Reinicie o roteador:

# reboot

Pronto, se tiver tudo dado certo o armazenamento interno do roteador está sendo montado no pendrive, como mostra as imagens abaixo:

captura-de-tela-2016-09-09-as-22-02-45 captura-de-tela-2016-09-09-as-22-04-42

Também modifiquei o software do DHCP Server e do DNS Server, mas isso ficará para um próximo post.

Espero que tenham gostado e até a próxima 😀

Referências:

https://wiki.openwrt.org/doc/howto/extroot

https://fixmynix.com/configuring-extroot-with-openwrt-on-tp-link-mr-3220/
