Nexenta – Link Aggregation

Salve Salve Pessoal!

Neste post vou mostrar como configurar o Link Aggregation no Nexenta, é muito simples. Vou mostrar como fazer via interface web e via linha de comando. Para quem não sabe o que é o Nexenta, eu já falei sobre ele em outros posts, procurem aqui no blog ;).

Mãos a obra 😀

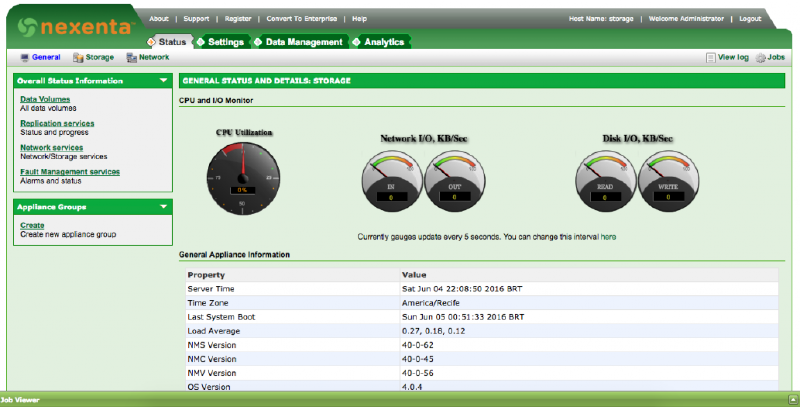

1 – Acesse o Nexenta via interface web:

network-01



2 – Menu Settings > Network:

network-02



3 – Na tela de configuração de rede, podemos observar as interfaces que estão disponíveis e em uso, configurar gateway, hostname, entre outras configuração, clique em Create:

network-03

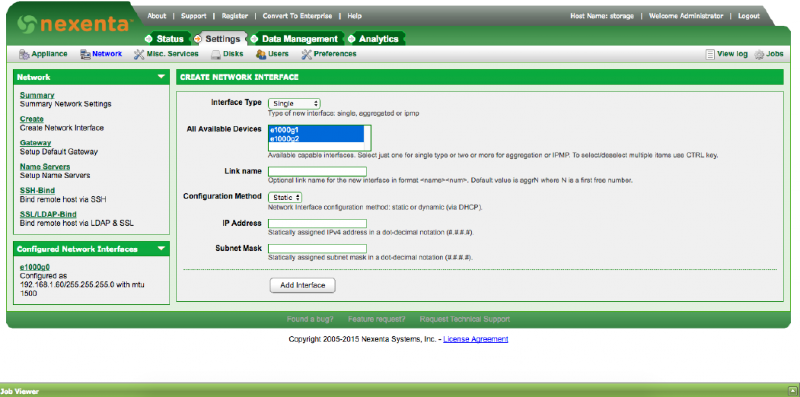

4 – Em All Available Devices, selecione as duas interfaces que estão disponíveis:

network-04

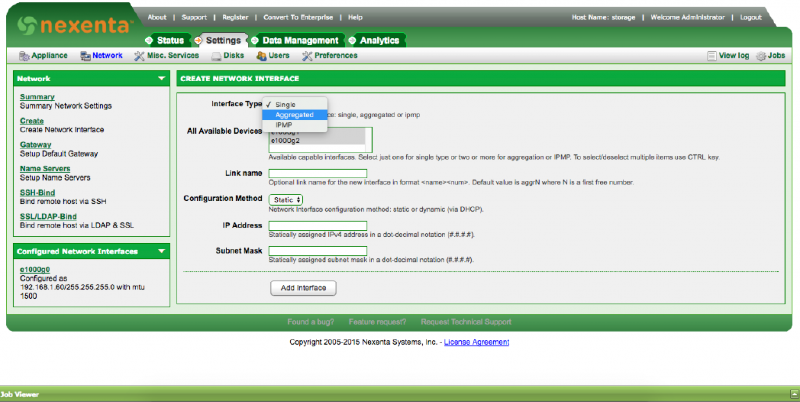

5 – Em Interface Type, selecione Aggregated:

network-05

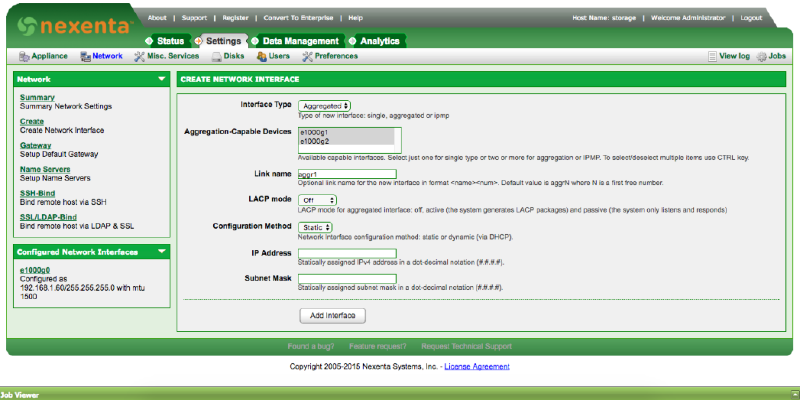

6 – Em Link Name, adicione um nome para a interface, o padrão é colocar aggrN, onde N representa um numero, no nosso caso, vamos colocar o nome aggr1.

network-22

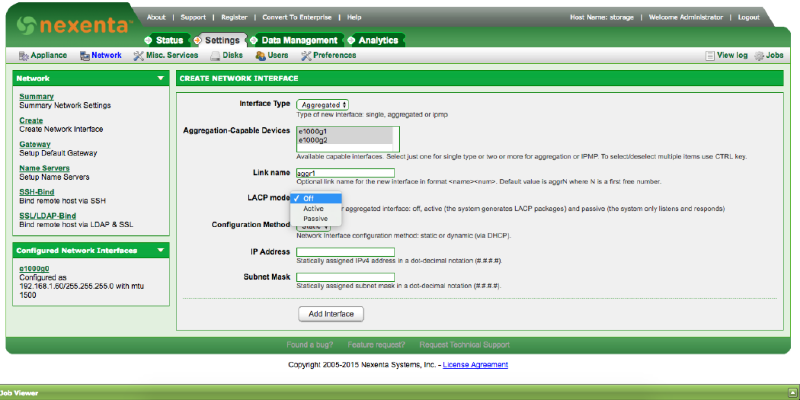

7- Em LACP mode, vamos deixar em Off, para entender melhor essa diferença, existem vários sites explicando.

Ex: http://www.cisco.com/c/en/us/td/docs/ios/12_2sb/feature/guide/gigeth.html

network-06

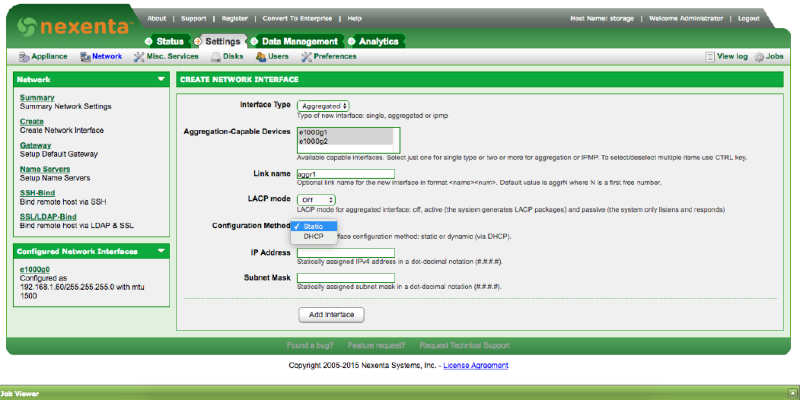

8 – Em Configuration Method, vamos deixar como Static, para configurarmos o nosso IP manualmente.

network-07

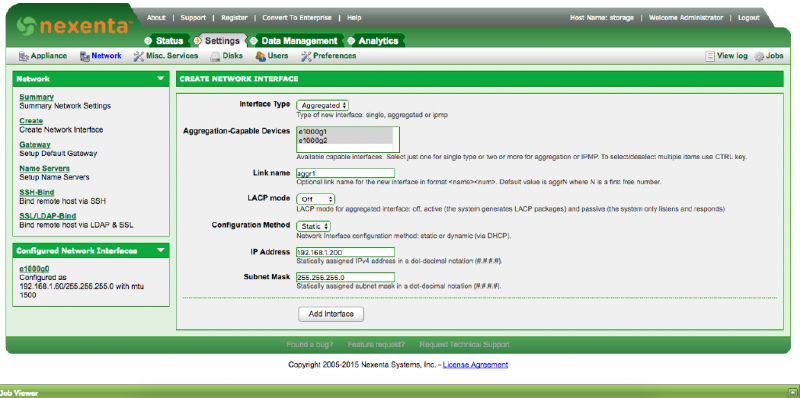

9 – Em IP Address, configure o endereço IP e em Subnet Mask, configure a mascara de rede, agora clique em Add Interface.

network-08

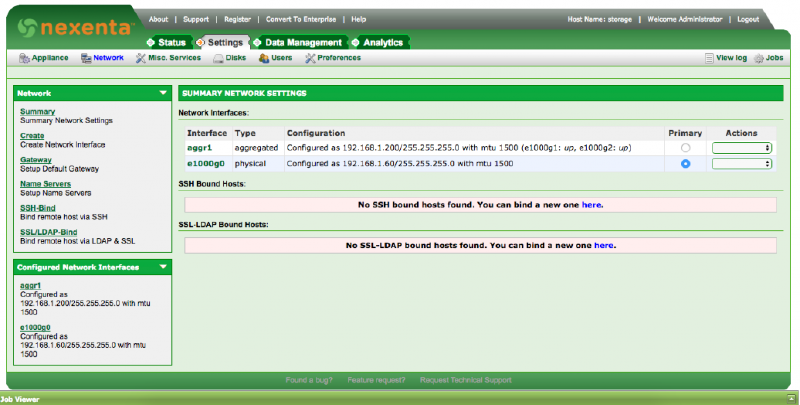

10 – Pronto, nosso Link Aggregation está configurado e funcionando, veja na imagem abaixo:

network-09



Agora vamos fazer essa configuração via console.

Dica: Use o TAB para auto completar e mostrar as opções possíveis 😉

1 – Via console digite o seguinte comando:

network-10

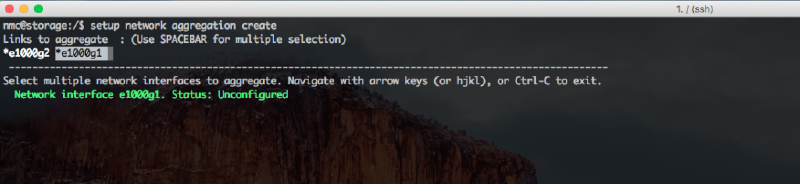

2 – Usando a barra de espaços, selecione as duas interfaces e tecle ENTER.

network-11

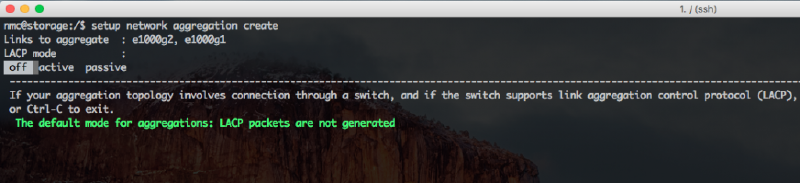

3 – Selecione o LACP mode e tecle ENTER:

network-12

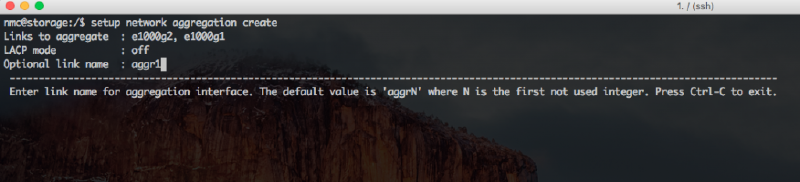

4 – Adicione o nome da interface e tecle ENTER:

network-13



5- Deixe o padrão em Policy e tecle ENTER:

network-14

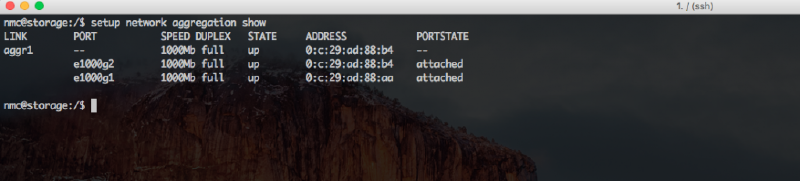

6 – Pronto, o Link Aggregation foi criado, execute o comando abaixo para listar todas as interfaces de link aggregation:

network-15

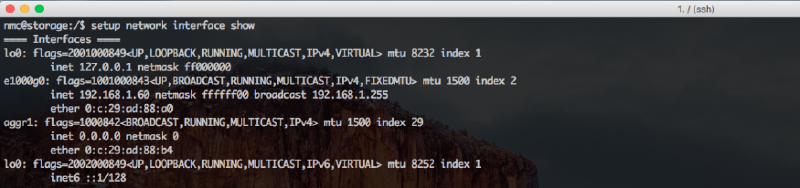

7 – Execute o comando abaixo para exibir todas as interfaces e sua configuração, como podemos ver, a interface aggr1 que acabamos de criar não está com IP configurado.

network-16

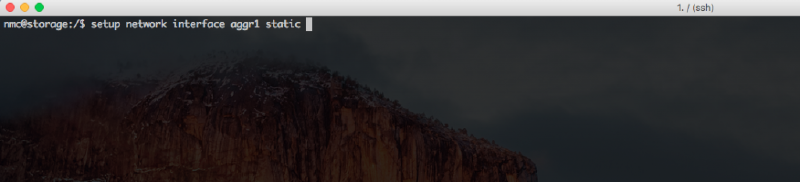

8 – Para configurar o IP na interface aggr1, execute o seguinte comando:

network-17

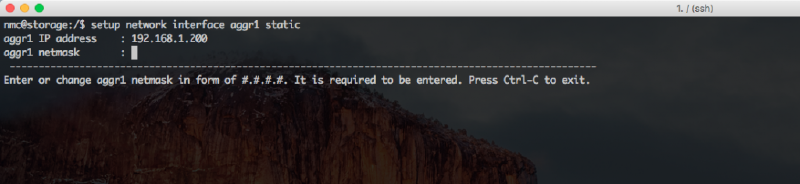

9 – Adicione o IP e tecle ENTER:

network-18

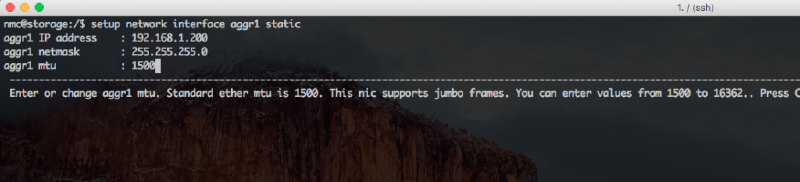

10 – Adicione a mascara e tecle ENTER:

network-19

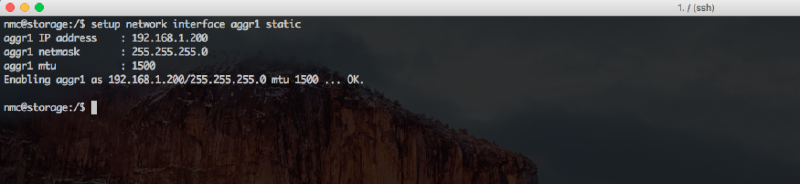

11 – Configure o mtu e tecle ENTER:

network-20

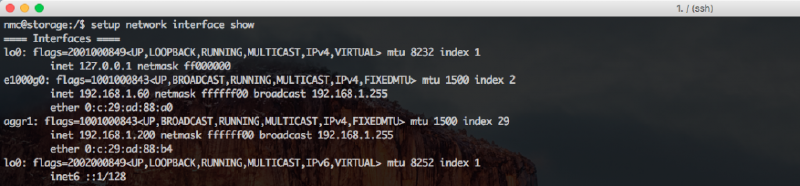

12 – Pronto, nosso Link Aggregation está configurado e funcionando, execute o comando abaixo e verifique:

network-21



Espero que você tenha gostado, até a próxima 😀
