Salve Salve Pessoal!
Quem trabalha com redes sabe o quanto é bom termos dispositivos para podermos validar as configurações antes de colocar em produção, quando não temos esses dispositivos nós podemos utilizar os simuladores ou emuladores, que normalmente são distribuídos pelos próprios fabricantes ou terceiros, nós temos alguns famosos, como:
Packet Tracer
GNS3
EVE-NG
Porém, de todos que citei acima, nenhum trabalha com o comware, o comware é o sistema utilizado nos equipamentos da HP, 3Com e H3C.
Para simular redes com o comware temos a possibilidade de trabalhar com o HP Network Simulator for Comware Devices ou com o Huasan Cloud Lab (HCL).
Podemos fazer o download deles nos links abaixo:
HP Network Simulator for Comware Devices
https://support.hpe.com/hpesc/public/home/driverHome?sp4ts.oid=7107839
Huasan Cloud Lab (HCL)
http://www.h3c.com/cn/d_201410/842486_30005_0.htm
O foco desse post e de outros que farei é o Huasan Cloud Lab (HCL), ele tem uma interface bem melhor do que o HP Network Simulator, além de ser bem mais atual e fácil de instalar e usar.
O HCL trabalha em conjunto com o VirtualBox, que é instalado junto com o HCL, caso você já possua o VirtualBox, recomendo remover e instalar a versão homologada que vem junto com o HCL.
Vamos ao que interessa 😀
Descompacte o arquivo baixado, nós teremos os seguintes arquivos como mostra a imagem abaixo, primeiro vamos instalar o HCL_V2.1.1_Setup.

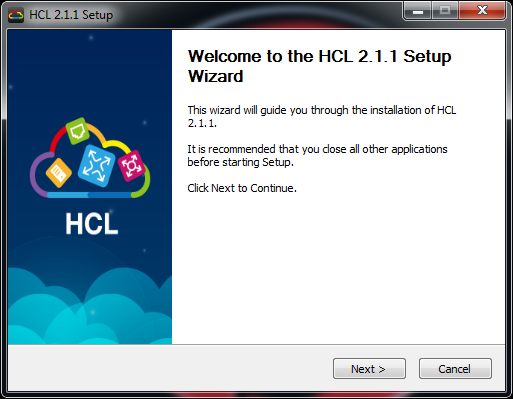

1 – Clique em Next.

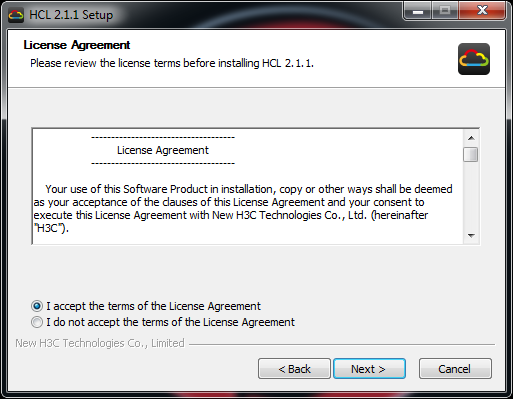

2 – Aceite os termos e clique em Next.

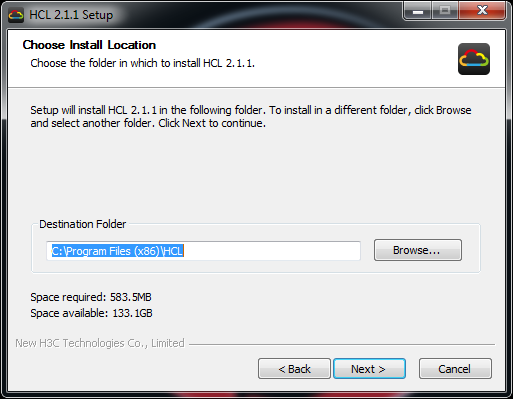

3 – Selecione o local de instalação e clique em Next.
4 – Caso deseje utilizar outra versão do VirtualBox, desmarque a opção do VirtualBox, mas como falei anteriormente, sugiro utilizar a versão homologada, clique em Install.

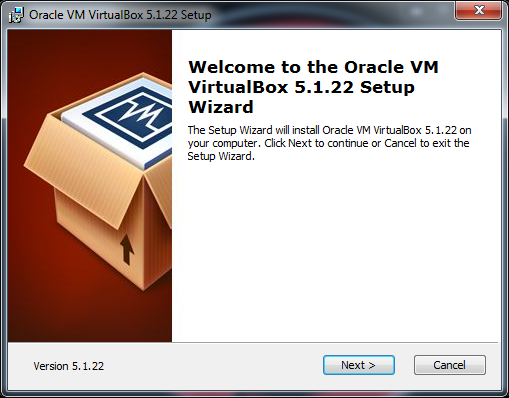

5 – Se você deixou a opção de instalação do Virtualbox, após instalar o HCL será aberta automaticamente a instalação do VirtualBox, clique em Next.
6 – Deixe no padrão e clique em Next.

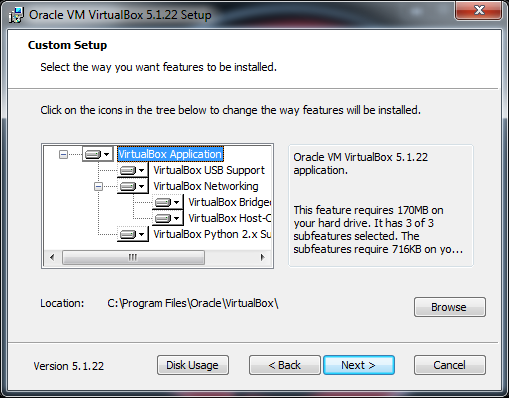

7 – Deixe tudo marcado e clique em Next.

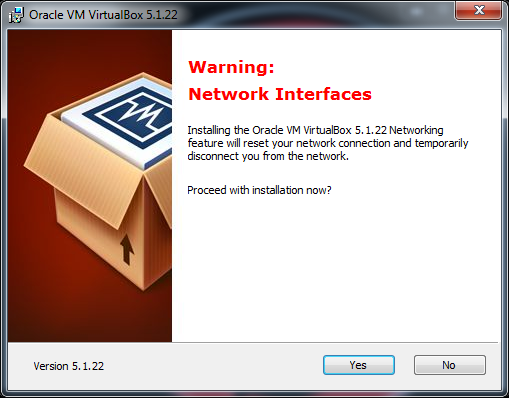

8 – Clique em Yes para confirmar a instalação das Interfaces do VirtualBox.

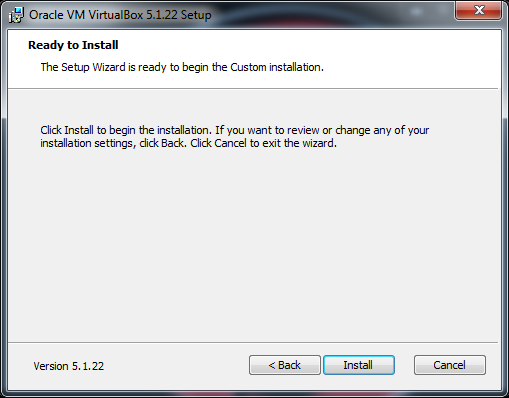

9 – Clique em Install.

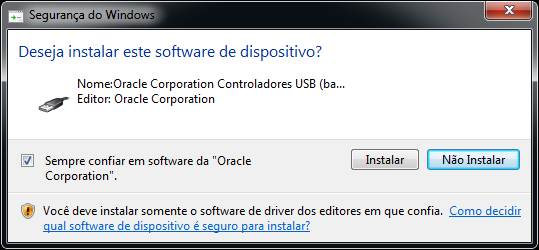

10 – Marque Sempre confiar… e clique em Instalar.

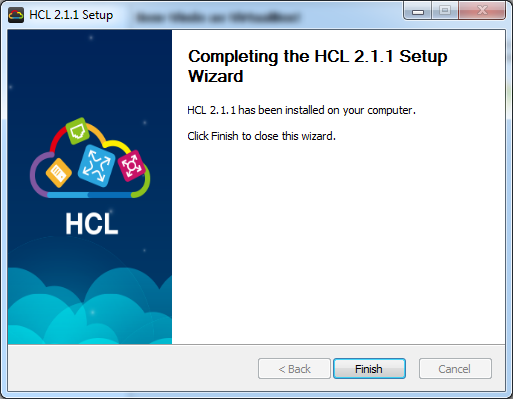

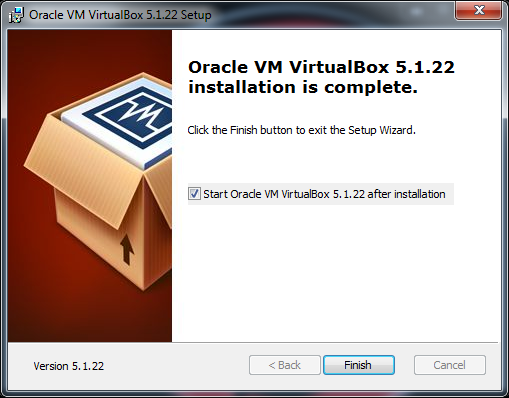

11 – Clique em Finish.
12 – Clique em Finish.

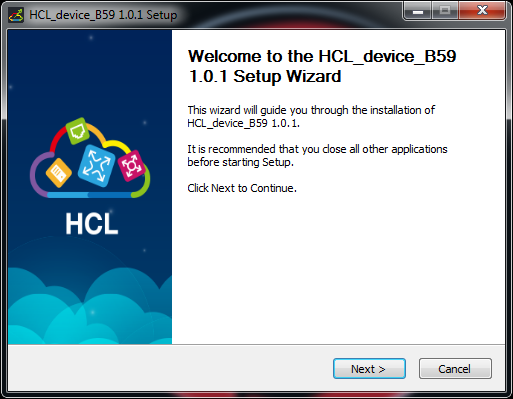

13 – Agora vamos instalar o HCL_device_B59_V2.1.1_Setup, clique em Next.

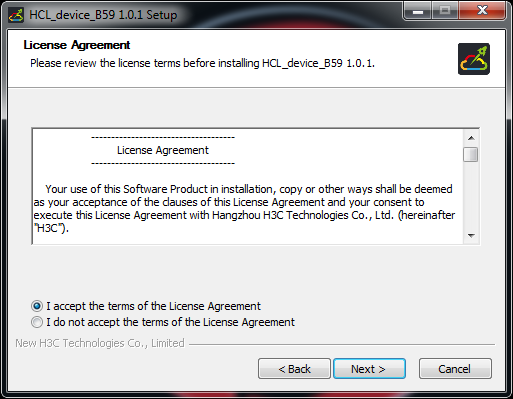

14 – Aceite os termos e clique em Next.

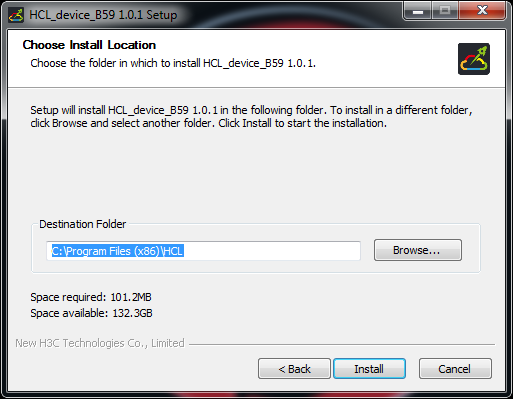

15 – Selecione o local de instalação e clique em Next.

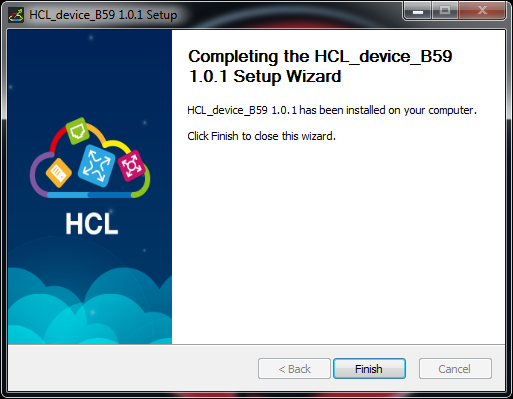

16 – Clique em Finish.

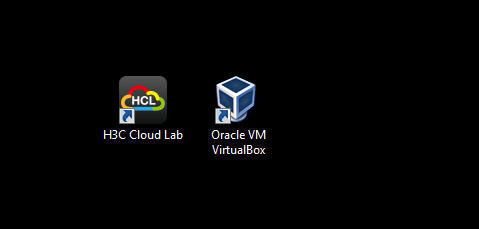

17 – Instalação Realizada com sucesso 😀

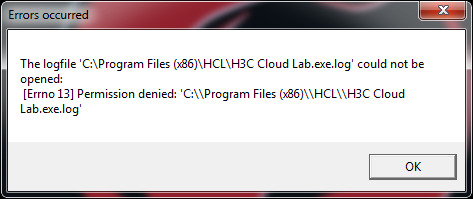

Quando vamos tentar executar ele a primeira vez, pode ser que ele apresente o seguinte erro abaixo:

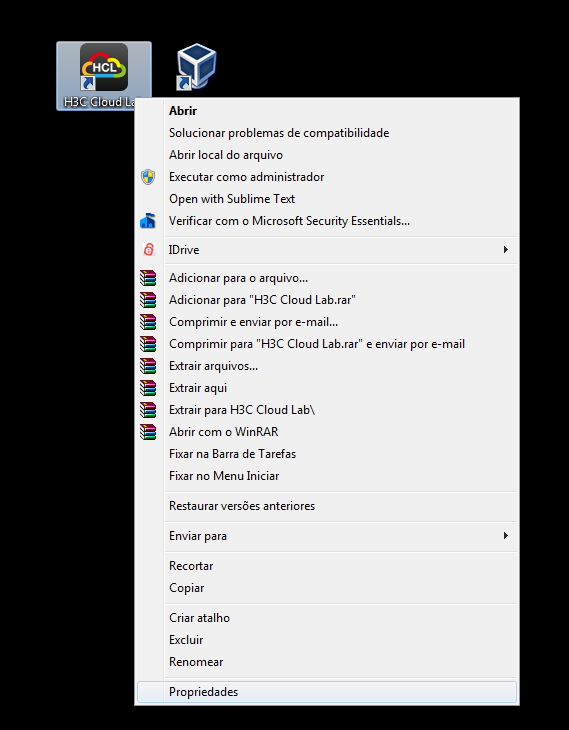

Para corrigir esse erro, clique com o botão direito do mouse no ícone e depois em propriedades.

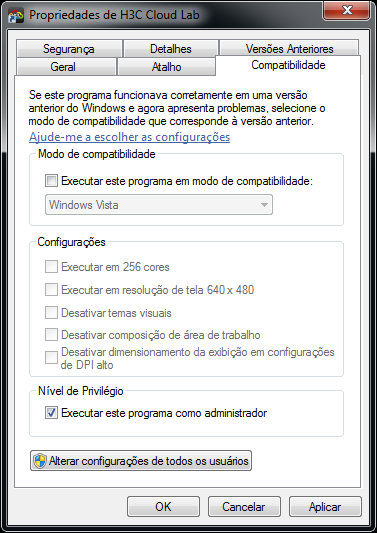

Agora marque a opção Executar este programa como adimistrador e clique em OK.

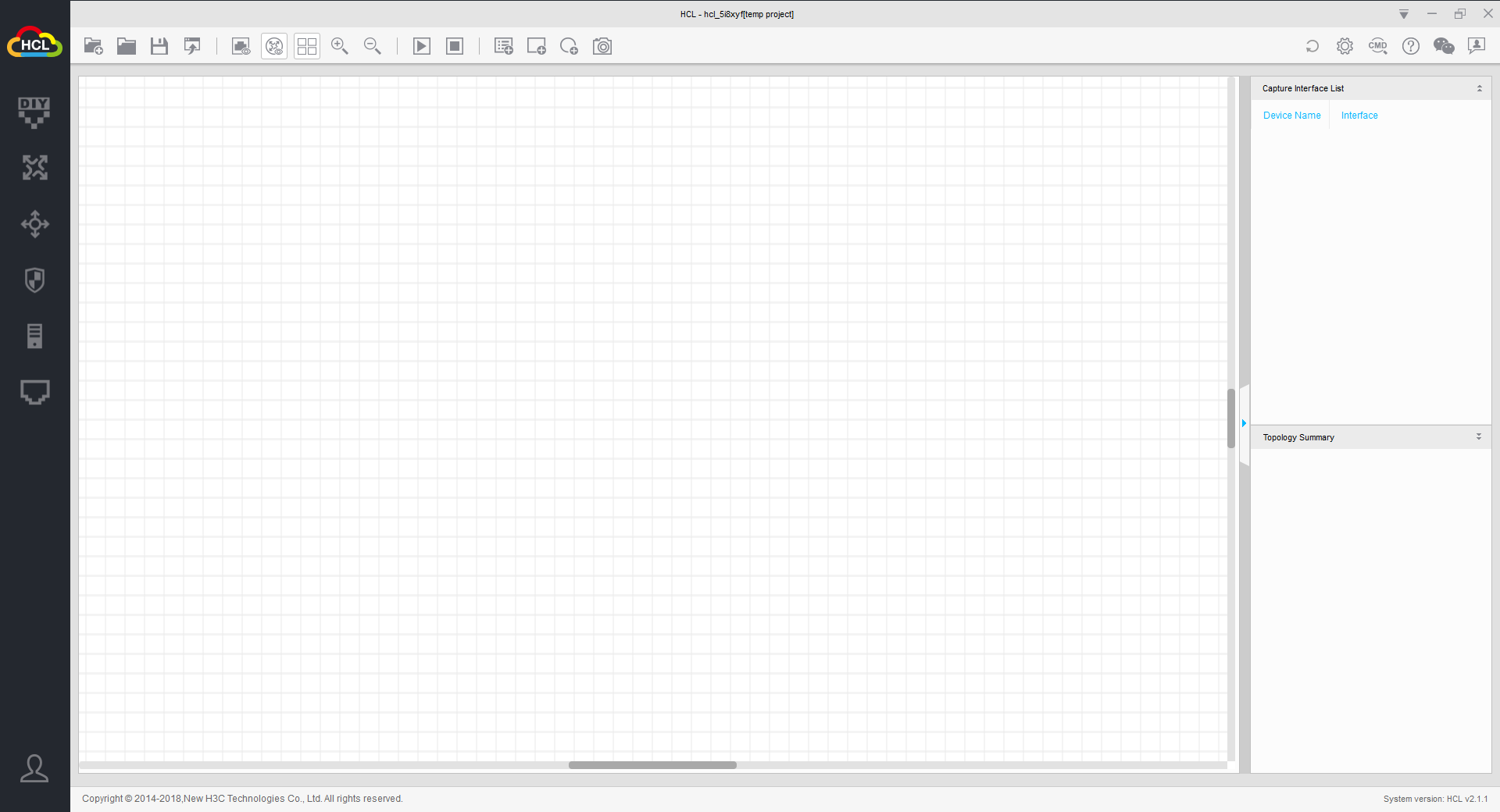

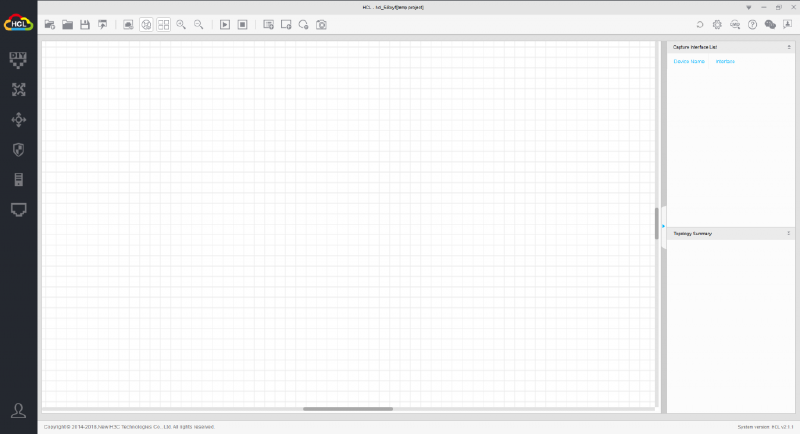

Pronto, agora deve funcionar perfeitamente.
No próximo post sobre o HCL vou mostrar como usar o simulador.
OBS: Para executar no Windows 10, precisei instalar a versão 5.1.36 do VirtualBox e coloquei em modo de compatibilidade como Windows 8.
Até a próxima 😀
Tem versão para MacOS?
Só para windows 🙁
Bom d+, eu testei aqui, funcionou com compatibilidade Windows 7 também
Show 🙂
Hola, cuando intento abrir me sale un error “No se encuentra el ordinal 1 en la biblioteca de vínculos dinámicos C:\Program Files (x86)\HCL\IPHLPAPI.DLL”
Tente reinstalar o programa, nunca deu erro de dll comigo.
Hola instalé la aplicación en Wondows 10, cuando quiero abrir la aplicación me sale el siguiente error “See the logfile C:\Program files (x86)\HCL\H3C Cloud Lab.exe.log “. Seguí todas las recomendaciones.
A alguien le ha pasado lo mismo?.
Verifique as permissões do arquivo, execute o programa como administrador.
Oi Rodrigo,
Gostei o tutorial Podes colocar o link para baixar os seguintes arquivos,
HCL V2.1.1 ReleaseNote
HCL_Device_B59_V2.1.1_Setup
HCL_V2.1.1_Setup
Opa, valeu, segue o link abaixo:
http://www.h3c.com/cn/d_201410/842486_30005_0.htm
No site da h3c quando vai baixar pede pra fazer o cadastro, não aceita o numero do celular para envio do SMS. Você tem o arquivo pra compartilhar?
Olá Luiz, segue o link para download.
https://www.dropbox.com/s/4bbia8mg50e67pm/HCL_V2.1.1.rar?dl=0
Boa tarde Rodrigo, você tem como disponibilizar novamente ? Também quero o software para estudo mas espirou o Link.
Grato-
Segue o link:
https://www.dropbox.com/s/7dsuqtrvtblwv61/HCL_V2.1.1.rar?dl=0
Boa sorte!
Oi Rodrigo precisão de sua ajuda pois estol com dificuldades para entra no rege edite do meu suwite para recuperar asrnha interna ou anequisar meu arquivos de trabalho pelo hcl vc pode me mandar os comando por ZAP:32984737440.
Olá Alexandro, não entendi bem o seu problema.
Abraços!
A instalação funcionou porém na hora de acrescentar os devices dá erro
Olá Alex, você fez a instalação da versão correta do VirtualBox? Faz muito tempo que não uso, mas pelo que me lembro esse era o problema.
Boa noite, poderias compartilhar novamente os arquivos no dropbox? não consigo baixar no site que você informou no conteúdo
Olá Bruno, segue o link:
https://www.dropbox.com/s/7dsuqtrvtblwv61/HCL_V2.1.1.rar?dl=0
Boa tarde, Rodrigo
Pude encontrar versões atualizadas do HCL (atualmente na versão 3.1.1) na página H3C Global. Também não é necessário realizar cadastro para baixar o simulador.
Apesar de exibir uma mensagem de aviso ao iniciar, o HCL 3.1.1 é compatível com a versão atual do VirtualBox (6.1.32).
Esqueci de postar o link:
https://www.h3c.com/en/d_201811/1129464_294551_0.htm
Conseguiu fazer alguma versão funcionar corretamente no Windows 10 e 11?
Eu baixei a versão Simulador HCL_v5.5.0_1129464_294551_0 em https://www.h3c.com/en/d_201811/1129464_294551_0.htm
-Instala normal;
-Crio a Topologia de testes;
-Na hora de ativar qualquer dispositivo dar erro com a mensagem:
“Failed to start device S5820V2-54QA-GE_1”
-A mesma mensagem acontecer se ativar o PC criado na Topologia.
Olá Francisco, você está usando a versão correta do VirtualBox, tive muito problema quando usava uma versão diferente.
