Instalando o OpenWRT no VMware Workstation

openwrt21Salve Salve Pessoal!

Para quem não conhece o OpenWRT ele é uma distribuição GNU/Linux para dispositivos embarcados, normalmente roteadores. Para maiores informações segue abaixo o link do projeto:

http://wiki.openwrt.org/start

Sendo que nesse post vou mostrar como instalar ele no VMware Workstation, dessa forma você pode realizar laboratórios com o mesmo sem a necessidade de um roteador.

A versão atual é a Barrier Breaker 14.07, ela vem com o kernel 3.10 entre outros software, segue link para maiores informações:

http://wiki.openwrt.org/doc/barrier.breaker

Vamos ao que interessa, primeiramente é necessário você ter instalado em seu sistema o pacote qemu-utils para poder converter a imagem .img em .vmdk. Faça o download do OpenWRT para x86 no link abaixo:

http://downloads.openwrt.org/barrier_breaker/14.07/x86/generic/openwrt-x86-generic-combined-ext4.img.gz

Depois do download feito descompacte a imagem:

# gunzip openwrt-x86-generic-combined-ext4.img.gz

Agora converta a imagem com o seguinte comando:

# qemu-img convert -f raw openwrt-x86-generic-combined-ext4.img -O vmdk openwrt-x86-generic-combined-ext4.vmdk

Agora crie uma pasta com o nome openwrt dentro da pasta padrão do VMware Workstation, normalmente essa pasta está em seu home com o nome vmware e mova o arquivo openwrt-x86-generic-combined-ext4.vmdk para dentro dela:

# mkdir ~/vmware/openwrt
# mv openwrt-x86-generic-combined-ext4.vmdk ~/vmware/openwrt

Agora vamos criar a maquina virtual.

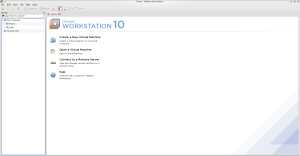

1 – Click em Create a New Virtual Machine:

open1









2 – Marque Custom e clique em Next:

open2

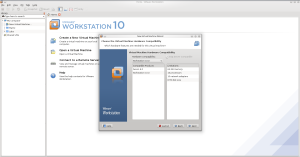

3 – Na seleção de compatibilidade de hardware deixe como padrão e clique em Next:

open3









4 – Selecione I will install the operating system later e clique em Next:

open4

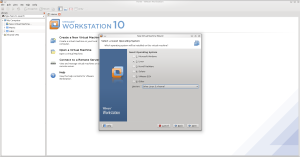

5 – Selecione a opção 2 Linux e em Version selecione Other Linux 3.x Kernel e clique em Next:

open5

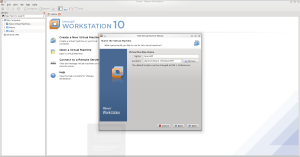

6 – Coloque um nome para a maquina virtual:

open6

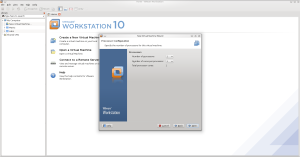

7 – Defina a quantidade de processadores e núcleos, pode deixar como está:

open7

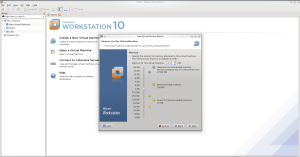

8 – Defina a quantidade de memoria, no meu caso deixei com 1GB, mas pode deixar com 256MB que já é o suficiente:

open8

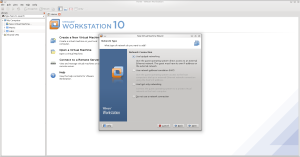

8 – Selecione Use Bridged networking para o tipo de conexão de rede e clique em Next:

open9









9 – Deixe como padrão, que nesse caso é o recomendado:

open10

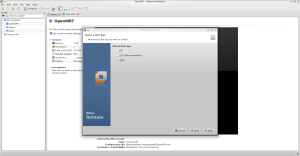

10 – Selecione o disco como  sata:

open11

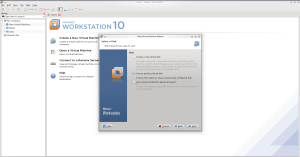

11 – Na seleção de disco marque Use an existing virtual disk, para podermos selecionar um disco já existente, no caso o disco que convertemos anteriormente:

open12

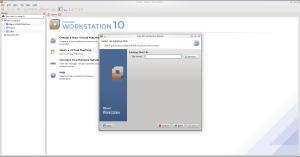

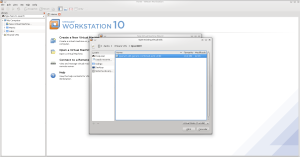

12 – Clique em Browse, procure e adicione o disco convertido e clique em Next:

open13









open14









open15

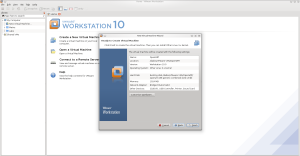

13 – Clique em Finish:

open16

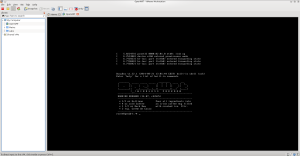

14 –  Inicie a VM:

open22









Para poder ter acesso ao sistema via interface web é necessário alterar as configurações da placa de rede, a mesma vem com o IP fixo (192.168.1.1) por padrão:

Edite o arquivo:

/etc/config/network

E coloque um IP que você consiga acessar da sua rede, depois reinicie o serviço:

# /etc/init.d/network restart

Pronto, basta acessar a interface web, ele vem sem senha por padrão:

open24









Espero que tenham gostado e até a próxima 😀

Referências:

http://wiki.openwrt.org/doc/howto/vmware
