Interface Bond no Oracle VM Server

Salve Salve Pessoal!

Nesse post vou mostrar as opções de configuração da interface bond no Oracle VM Server.

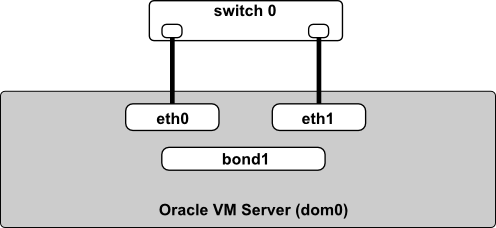

network_bonding_mode4

O bond é o responsável por fazer a agregação de interfaces no Oracle VM, na versão atual (3.4.2) é possível configurar o bond com as seguintes opções:

Active Backup: Usa apenas uma interface do bond, caso a interface ativa falhe, outra interface assume o lugar da interface que falhou.

Link Aggregation: Faz uma agregação das interfaces, que resulta em um maior throughput.

Load Balanced: Faz um balanceamento de carga, dividindo o pacotes trafegados entre as interfaces.

Vamos ao que interessa 😀

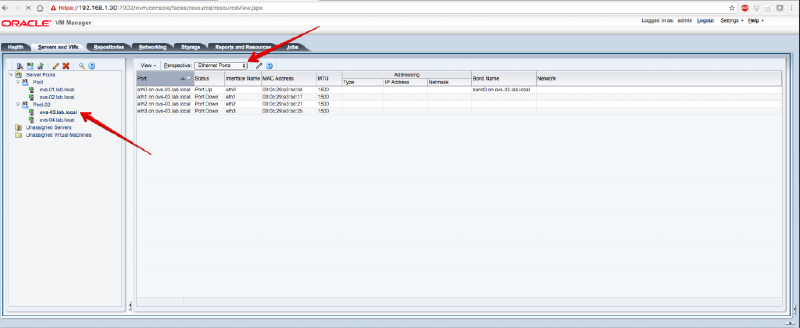

Acesse o Oracle VM Manager e verifique as interfaces disponíveis no host, clique em cima do host e depois selecione Ethernet Ports em Perspective, como podemos verificar, o host ovs-03.lab.local possui 4 interfaces de rede, sendo que a interface eth0 já faz parte do bond0, outro detalhe é que apenas a eth0 está com o status Port UP.

oracle-vm-server-01

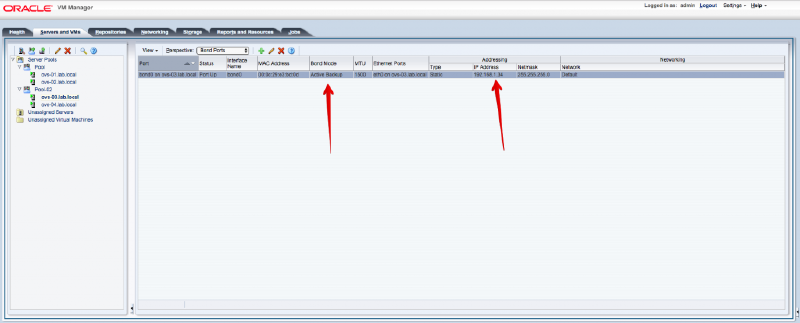

Agora em Perspective selecione Bond Ports, podemos verificar agora qual o tipo de configuração que o nosso bond está utilizando, nessa caso é o Active Backup e o endereço IP que está configurado na interface.

Active Backup é a configuração padrão do bond do Oracle VM Server 😉

oracle-vm-server-02

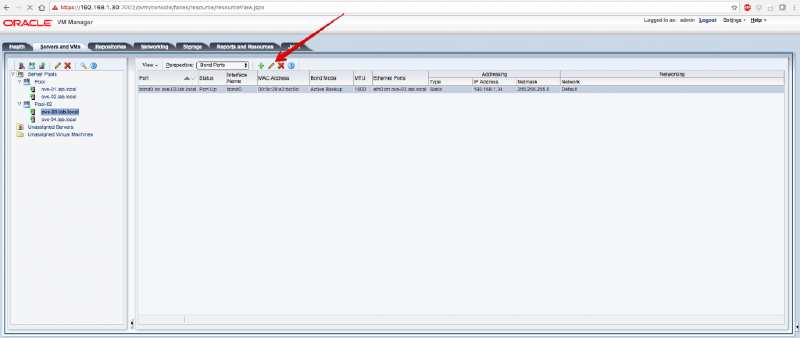

Selecione a interface bond e clique em editar, ou clique com o botão direito do mouse sobre a interface bond e clique em editar.

oracle-vm-server-03

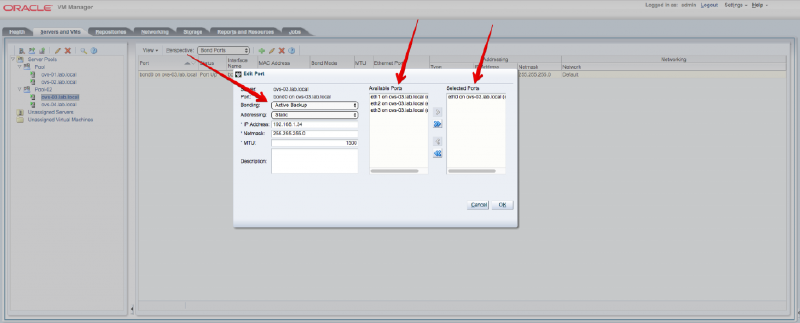

Na aba que se abriu, temos várias informações, o host que estamos configurando, o bond que nesse caso é o bond0, endereço IP e etc, o que temos que modificar nesse caso é apenas o tipo de Bonding e quais interfaces vão fazer parte dele.

No nosso caso já estamos com a interface eth0 fazendo parte do bond0 e o tipo de bond, configurado como Active Backup.

oracle-vm-server-04

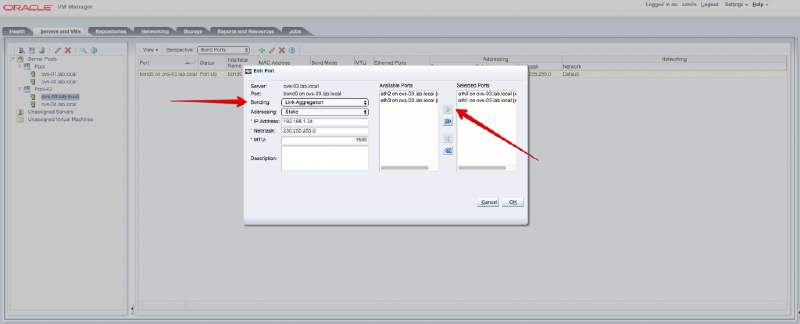

Vamos configurar o nosso bond0 como Link Aggreation e Inserir a interface eth1 ao nosso bond0, em Bonding selecione Link Aggregation, depois selecione a interface eth1 e clique no ícone com seta para a direita, feito isso clique em OK.

oracle-vm-server-05

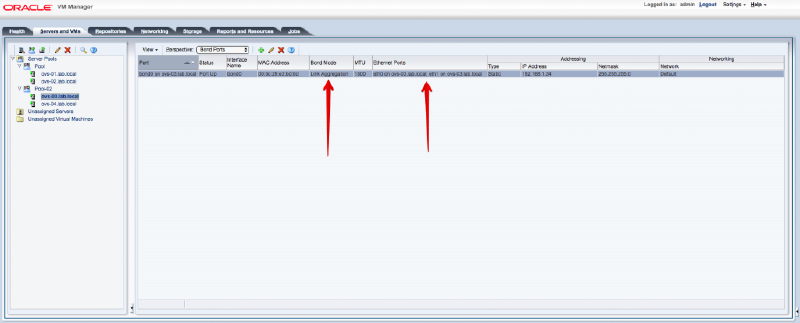

Agora podemos verificar que o Bond Mode está como Link Aggregation e em Ethernet Ports temos eth0 e eth1.

oracle-vm-server-06

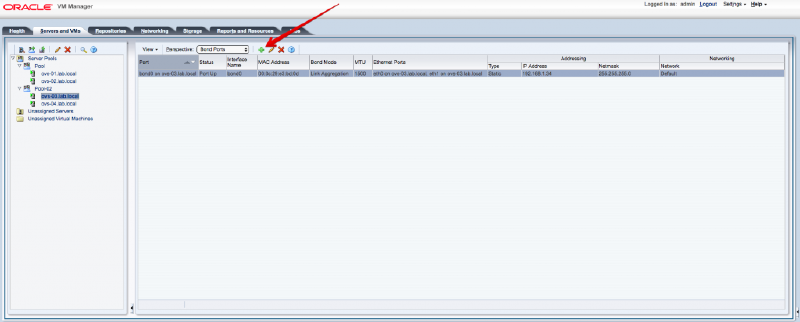

Agora vamos criar um novo bond e configurar como Load Balance usando as interfaces eth2 e eth3. Clique em cima do ícone com o sinal de adição.

oracle-vm-server-07

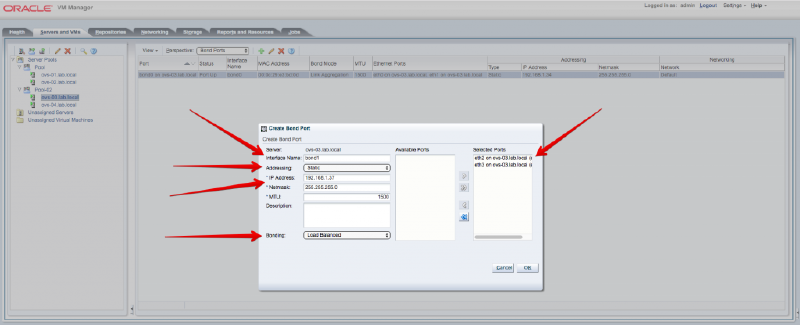

Na aba que se abri configure de seguinte forma:

Interface Name: bond1

Addresing: Static

IP: 192.168.1.37 (Pode ser diferente acordo com seu lab)

Netmask: 255.255.255.0 (Pode ser diferente acordo com seu lab)

Bonding: Load Balanced

Selected Ports: eth2 e eth3

Depois de tudo configurado clique em OK.

oracle-vm-server-09

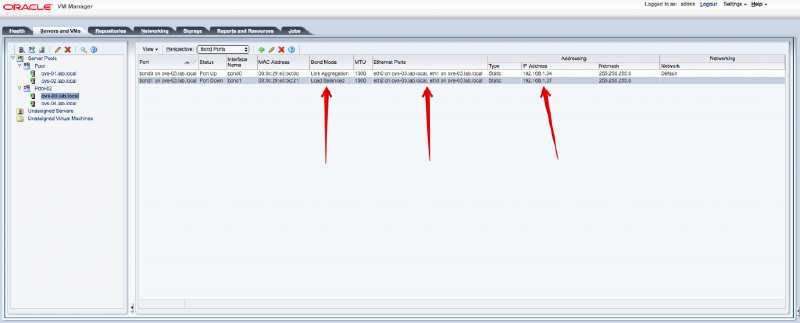

Pronto, um novo bond foi criado, como podemos ver na imagem abaixo.

oracle-vm-server-10

Espero que tenham gostado do post!

Até a próxima 😀
